德国CITO西途反压线的选择公式使用方法简易说明

文章出处：网责任编辑：作者：DT人气：发表时间：2015-07-25 22:04:52

反压线常用规格：

编号	颜色	反压线底基高度	反压线总高度	反压线厚度	啤线间距
2P12-H03	红	0.3mm	0.9mm	2PT	1.2-1.4mm
2P15-H03	红	0.3mm	0.9mm	2PT	1.5-1.9mm
2P23-H03	红	0.3mm	0.9mm	2PT	2.3-2.7mm
3P19-H03	黄	0.3mm	1.1mm	3PT	1.9-2.3mm
3P23-H03	黄	0.3mm	1.1mm	3PT	2.3-2.7mm
4P27-H03	米	0.3mm	1.2mm	4PT	2.7-3.2 mm
4P35-H03	米	0.3mm	1.2mm	4PT	3.5-4.0mm
6P45-H03	蓝	0.3mm	1.8mm	6PT	4.5-5.0mm
6P50-H03	蓝	0.3mm	1.8mm	6PT	5.0-5.5mm
6P55-H03	蓝	0.3mm	1.8mm	6PT	5.5-6.0mm

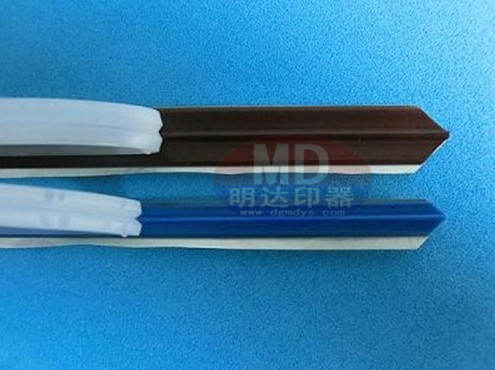

反压线拉开图片:

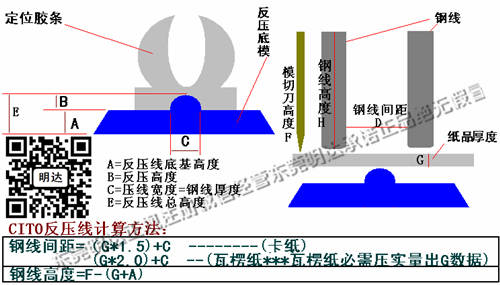

反压线计算公式：

举例如下：

纸盒――厚度为0.4mm的卡纸做反压效果：

第一步：卡纸应选用的C压线宽度为:0.71mm(也就是2PT)

第二步：选用a底基高度为：0.3mm

第三步：根据公式h钢线高度＝f模切刀高度－（g纸张厚度+a底基高度）

h钢线高度=23.80－(0.4mm+0.3mm)-0.1mm＝23.00mm(即选用23.00*0.71mm)

根据公式d模切钢线之间的距离＝（g纸张厚度*1.5）+c压线宽度

d模切钢线之间的距离＝（0.4*1.5）+0.71mm＝1.3mm

根据已选用c压线宽度为0.71mm（即2PT）和d模切钢线之间的距离为1.3mm。应该选用

CITO反压线规格为2PT1.2-1.4的反压线

坑盒――厚度为0.8mm(必须是压缩后测量所得厚度)作反压效果

第一步：瓦楞纸应选用的c压线宽度为：1.05mm（即3PT）

第二步：选用a底基高度为：0.3mm

第三步：根据公式h钢线高度＝f模切刀高度－（g纸张厚度+底基高度）

h钢线高度＝23.80-（0.8+0.3mm）-0.1mm＝22.60mm(即22.60*1.05mm)

根据公式d模切钢线之间的距离=(g纸张厚度*2.0)+c压线宽度

d模切钢线之间的距离＝（0.8*2.0mm）+1.05mm＝2.7mm

根据已选用的c压线宽度为1.05mm(即3PT)和d模切钢线之间的距离为2.7mm，应该选用CITO的3PT2.3-2.7的反压线

目前反压线市场选择面很是明确，国产的品牌还在成长之中，进口产品市场份额还比较大，任何一个成功的品牌，都会把优良的质量、真实的展示、稳定可靠的服务，作为自己全部的必须的承诺。
